머신비전 카메라 선택을 위한 핵심 가이드: 이미지 센서와 해상도 이해하기

산업 자동화와 검사 공정에서 머신비전 카메라의 성능은 이미지 센서에서 시작됩니다.
특히 이미지 센서의 종류, 해상도, 픽셀 사이즈, 센서 사이즈는 FOV(Field of View), 배율, 검사 정밀도를 결정하는 핵심 요소입니다.

이번 글에서는 머신비전 시스템 설계 시 반드시 이해해야 할 이미지 센서와 해상도의 개념을 정리하고, 실제 카메라 선택 시 어떤 기준으로 적용해야 하는지 설명하겠습니다.

1. 이미지 센서(Image Sensor)란 무엇인가?

이미지 센서(Image Sensor)는 광학 영상을 전기 신호로 변환해 디지털 이미지 데이터로 만들어주는 핵심 소자입니다.
머신비전 카메라에서 센서는 단순한 부품이 아니라, 검사 품질을 좌우하는 출발점이라고 볼 수 있습니다.

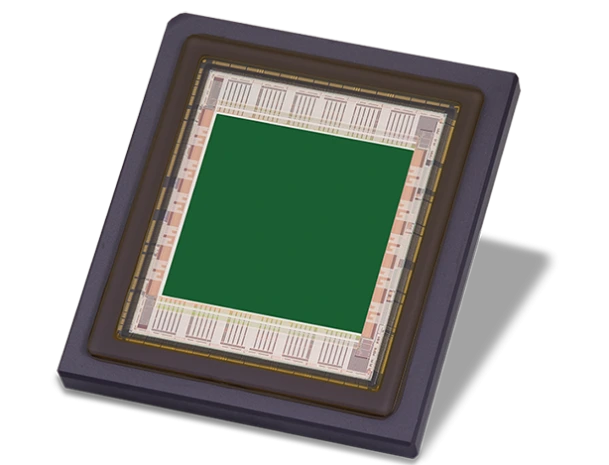

[그림 1] Teledyne e2v Emerald 67M

이미지 센서의 사양은 다음 네 가지 요소에 직접적인 영향을 줍니다.
👉 해상도
👉 픽셀 사이즈
👉 센서 크기
👉 셔터 방식

CCD 센서 vs CMOS 센서

현재 머신비전 시장에서 사용되는 이미지 센서는 크게 CCD 센서와 CMOS 센서로 나뉩니다.

CCD 센서
- 노이즈가 적고 이미지 품질이 우수
- 소비 전력 높음
- 프레임 속도에 한계
CMOS 센서
- 고속 처리 가능
- 저전력
- 소형화 및 대면적 구현에 유리

과거에는 CMOS 센서가 CCD 대비 화질이 떨어진다는 인식이 있었지만, 최근에는 CMOS 센서 기술 발전으로 CCD를 능가하는 성능을 구현하는 사례도 많아졌습니다.
이에 따라, 현재 산업용 머신비전 카메라는 CMOS 센서가 사실상 표준으로 사용되고 있습니다.

2. 셔터 방식: 글로벌 셔터 vs 롤링 셔터

CMOS 센서는 셔터 방식에 따라 다음 두 가지로 나뉩니다.

글로벌 셔터 (Global Shutter)
- 원리: 모든 픽셀이 동시에 노출되어 이미지를 획득합니다.
- 장점: 고속 이동 물체 촬영 시 이미지 왜곡(Motion Blur 등)이 없습니다.
- 추천 공정: 고속 검사, 정밀 계측, 고속 인라인 시스템

롤링 셔터 (Rolling Shutter)
- 원리: 픽셀 라인이 위에서 아래로 순차적으로 노출됩니다.
- 장점/단점: 비용이 상대적으로 저렴하지만, 빠르게 움직이는 대상 촬영 시 이미지가 휘어지는 왜곡이 발생할 수 있습니다.
- 추천 공정: 정지 상태 또는 저속 이동 환경

⚠️ 정밀 검사 필수 팁 이동체 검사, 고속 공정, 배터리 및 반도체 검사에는 왜곡 없는 이미지 확보를 위해 글로벌 셔터 센서가 필수적으로 요구됩니다.

3. 해상도(Resolution)와 픽셀/ 센서 사이즈

머신비전 카메라의 해상도는 이미지 센서가 가지는 전체 픽셀 수를 의미합니다.
일반적으로 다음과 같이 표기됩니다.

해상도 예시

해상도: 4112 × 3008
총 픽셀 수: 12,368,896
약 12.4MP (12MP) 카메라

해상도가 높을수록 더 많은 정보를 담을 수 있지만, 👉 렌즈 해상도, 픽셀 사이즈, 작업 거리와 함께 종합적으로 고려해야 합니다.

[그림 2] 카메라 해상도 비교

픽셀 사이즈(Pixel Size)

픽셀 사이즈는 픽셀 하나의 물리적 크기를 의미하며, 보통 μm(마이크로미터) 단위로 표기됩니다.

픽셀 사이즈 특징

일반적으로 정사각형 형태
예: 3.45 μm × 3.45 μm
센서 데이터시트에서 확인 가능

픽셀 사이즈가 중요한 이유

픽셀 사이즈가 클수록 → 감도(Sensitivity)↑, 노이즈↓
픽셀 사이즈가 작을수록 → 고해상도 구현에 유리

👉 미세 결함 검사 vs 저조도 환경 여부에 따라 픽셀 사이즈 선택 기준이 달라집니다.

센서 사이즈(Sensor Size)

센서 사이즈는 이미지 센서의 실제 물리적 크기를 의미합니다.

표기 방식

가로 × 세로 (mm)
인치 규격 (예: 1″, 1.1″)
대각선 길이

센서 사이즈는 다음과 같이 계산할 수 있습니다.

센서 인치 규격의 오해

머신비전에서 사용하는 인치(Inch) 규격은 실제 길이와 다릅니다.

실제 1인치 = 25.4mm
머신비전 센서의 1″는 대각선 길이가 25.4mm가 아님

이는 과거 진공관 카메라 규격에서 유래된 관행적 표기이기 때문입니다.

예시

센서 대각선 길이: 약 17.6mm
인치 규격 표기: 1.1″

👉 따라서 렌즈 선택 시 반드시 실제 센서 크기와 이미지 서클을 함께 확인해야 합니다.

4. 머신비전 카메라 선택 시 핵심 체크리스트

✅ 검사 대상의 크기 및 정밀도 -> 필요한 해상도 결정

✅ 현장 조명 및 감도 환경 -> 알맞은 픽셀 사이즈 고려

✅ 컨베이어 벨트 등 대상의 이동 속도 -> 글로벌 셔터 적용 여부 확인

✅ 광학계(렌즈) 호환성 -> 실제 센서 사이즈(mm) 및 이미지 서클 검토

5. 바이렉스(VIREX)의 머신비전 솔루션

바이렉스(VIREX)는 고도화된 산업 공정에 최적화된 비전 컴포넌트와 맞춤형 기술 지원을 제공합니다.

✔ 산업용 머신비전 카메라
✔ 이미지 센서 기반 솔루션
✔ 머신비전 렌즈 & 조명
✔ 고객 맞춤형 비전 시스템 설계

프로젝트 라인 설계 단계부터 장비 고도화까지, 최적의 카메라 선정과 광학계 컨설팅이 필요하시다면 언제든지 바이렉스(VIREX)로 문의해 주시기 바랍니다. 전문 엔지니어가 최상의 솔루션을 제안해 드립니다.
