Line Scan 카메라 vs CIS 카메라 선택 기준: 3600DPI INSNEX CIS가 PCB 검사 장비 설계를 바꾸는 이유

Line Scan 카메라 vs CIS 카메라 선택 기준

: 3600DPI INSNEX CIS가 PCB 검사 장비 설계를 바꾸는 이유

대면적 광폭 검사 공정에서 엔지니어들은 항상 선택의 기로에 섭니다. “익숙한 라인스캔(Line Scan) 시스템을 고수할 것인가, 효율적인 CIS(Contact Image Sensor)로 패러다임을 바꿀 것인가?” 특히 AI 기술이 단말 장치에 빠르게 도입됨에 따라 PCB 및 반도체 생산 설비의 정밀도와 효율성에 대한 요구는 갈수록 높아지고 있습니다. 이번 글에서는 글로벌 머신비전 이미징 솔루션 기업 INSNEX의 성공 사례를 바탕으로, 3600DPI 초고해상도 CIS 카메라가 어떻게 장비 설계의 혁신을 이끌어냈는지 설명하도록 하겠습니다.

1. 기존 검사 방식에서 엔지니어들이 겪는 3대 고충

PCB의 복잡한 제조 공정에서 핵심 제어 지표에는 홀 위치 정확도 제어 및 치수 제어가 포함됩니다. 최근 PCB 검사 장비는 기존의 2D 측정 장비를 기반으로 상당한 발전을 이루었습니다. 그러나 AI 및 고급 HDI 기술의 발전에도 불구하고, 여전히 PCB 제품 업그레이드 요구 사항을 완전히 충족하지 못하고 있습니다.

① 비효율의 딜레마 (Tact Time 지연)

기존 Area 카메라 또는 Line Scan 카메라는 고해상도를 유지하기 위해 렌즈 한 대당 겨우 50~80mm 수준의 좁은 폭만 측정할 수 있습니다. 예를 들어 600 x 720 mm 크기의 PCB나 대면적 기판을 검사하려면, 카메라와 모션 플랫폼이 수십 번 왕복 스캔해야 하므로 기판 한 장당 수 분에서 수십 분의 시간이 소요됩니다.

② 누적 오차와 가장자리 왜곡 (Distortion)

일반 광학 렌즈는 굴절 특성상 화면 가장자리로 갈수록 상이 휘어지는 왜곡이 발생합니다. 이를 해결하기 위해 수십 장의 이미지를 소프트웨어로 이어 붙이는 스티칭(Stitching) 과정에서 미세한 오차가 누적되어, 전체 측정 평면의 정확도를 제어하기가 극도로 어려워집니다.

③ 복잡하고 비용이 많이 드는 장비 구조 (High Cost & Space)

수입 라인스캔 카메라와 대형 렌즈, 그리고 광로(Working Distance) 확보를 위한 거대한 확대경 구조를 결합하다 보면 장비의 높이가 2미터를 훌륭히 넘어섭니다. 이를 지지하기 위해 고중량 석재 프레임 구조를 적용해야 하므로, 제조원가 상승은 물론 공장 내 공간 효율과 운송 능력에 심각한 부담을 줍니다.

2. INSNEX 3600DPI LineX 솔루션: 광학적·기계적 혁신 (Solution)

INSNEX는 이러한 고질적인 업계의 고충을 센서, 렌즈, 조명이 하나로 통합된 LineX 소형 매크로 비전 시스템으로 정면 돌파했습니다.

■ 3600DPI 초고해상도 및 유연한 픽셀 제어

INSNEX CIS는 단일 모듈 내에서 최대 3600DPI의 경이로운 해상도를 구현합니다. 실제 공정 요구사항에 따라 7μm 또는 14μm의 해상도를 유연하게 선택할 수 있어, 마이크론(μm) 단위의 미세 크랙은 물론 PCB 홀 위치 정확도 제어 및 치수 측정에 타의 추종을 불허하는 성능을 제공합니다.

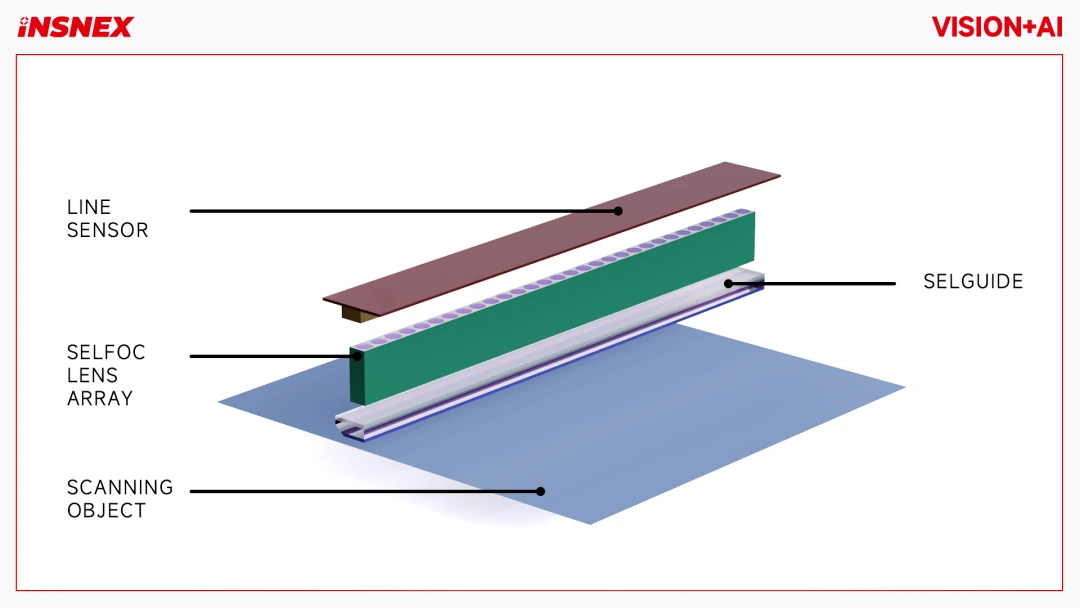

■ SELFOC® 렌즈 어레이를 통한 ‘왜곡률 0%’

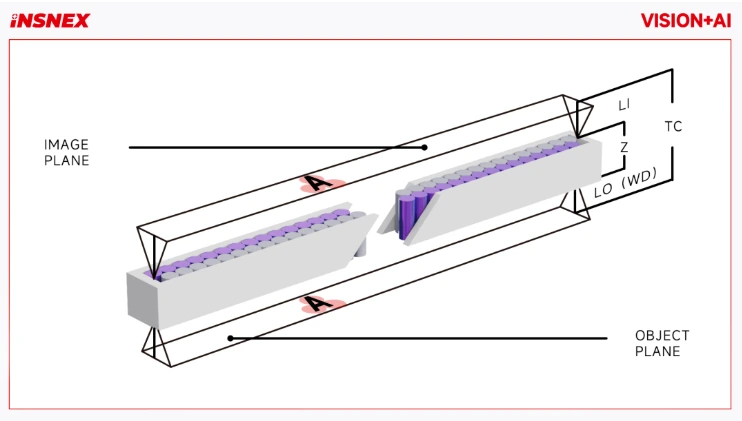

INSNEX CIS 이미징 솔루션은 축소 투영이 아닌 1:1 확대 이미징 원리를 따릅니다. 특수 설계된 자체 초점 렌즈 어레이(SELFOC Lens Array)를 통해 빛이 선형 센서에 직접 투사되므로 광학적 왜곡이 근본적으로 제거됩니다. 이미지 중심부와 가장자리의 확대율이 완벽하게 동일하여, 각 픽셀이 물리적 치수와 정확히 일치하는 고정밀 정량 검사가 가능합니다.

■ 고중량 석재 프레임 구조 제거를 통한 장비 슬림화

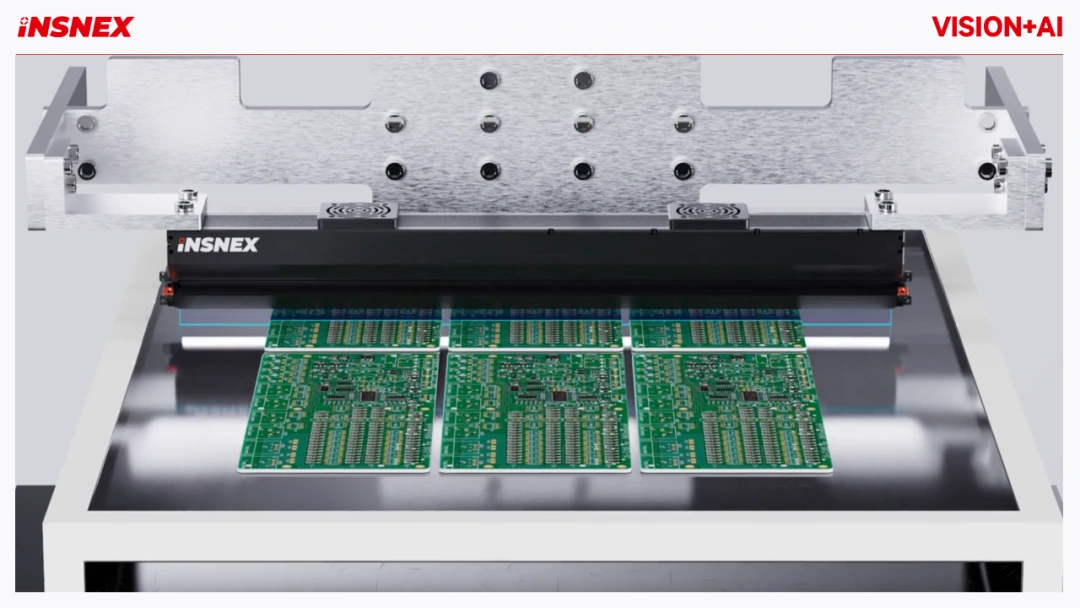

CIS 센서 고유의 컴팩트한 구조, 짧은 촬영 거리(Short WD), 뛰어난 진동 저항성 덕분에 카메라는 검사 플랫폼 위에 직접 고정됩니다. 단 한 대의 CIS가 전체 시야각(FOV)을 커버하므로, 카메라 이동축 메커니즘과 고중량 석재 프레임 구조가 필요 없습니다. 이는 장비의 전체 높이를 획기적으로 줄이고 메커니즘을 대폭 단순화합니다.

■ 분당 10m 고속 구동과 고균일 내장 조명

고균일 통합 LED 광원 시스템과 고휘도 백라이트를 결합하여 주변광 간섭을 완벽히 억제합니다. 분당 10미터 이상의 고속 라인에서도 이미지 전체에 걸쳐 안정적인 밝기와 날카로운 선명도(Edge)를 유지합니다.

3. 실제 현장에서 검증된 3대 도입 효과

INSNEX LineX 매크로 비전 시스템을 도입한 글로벌 장비 제조사들은 생산 효율과 비용 관리 측면에서 압도적인 성과를 기록하고 있습니다.

1. 검사 효율 10배 향상 & 인건비 절감

   기존의 카메라 이동 및 비행 이미징 아키텍처에서 CIS 시스템으로 전환한 후, 측정 효율이 기존 2D 시스템 대비 10배 이상 향상되었습니다. 홀 검사 및 치수 측정 시간이 극적으로 단축되어 제조 공장의 생산량(Throughput)이 수직 상승했습니다.

2. 656mm 광폭 CIS 센서 단 한 대로 오차 제로

   656mm의 광폭 CIS 카메라 단 한 대가 전체 측정 폭을 완전히 커버합니다. 여러 장의 이미지를 이어 붙일 필요가 없어 스티칭 오류가 원천 차단되며, 1:1 리얼 스캔으로 전 영역 오차 없는 정확도를 보장합니다.

3. 기계 생산 비용 및 장비 원가 절감

   복잡한 모션 제어 아키텍처와 비싼 대형 기구물이 사라지면서 설계를 극적으로 간소화했습니다. 장비 제조 파트너는 제조   비용 절감, 납기 단축, 장비 슬림화를 동시에 달성하여 시장에서의 독보적인 경쟁력을 확보했습니다.

💬 글로벌 PCB 검사 장비 제조사 제품 담당 이사 Review

“INSNEX의 CIS 매크로 카메라 솔루션 덕분에 우리 최종 고객에게 가격과 성능 모두 완벽한 제품을 제공할 수 있게 되었습니다. 1:1 비율의 왜곡 없는 이미지 처리 덕분에 기존 카메라 시스템에서 겪던 반복 스캔의 시간과 비용 낭비가 완전히 사라졌습니다. 설치와 디버깅이 간편해 셋업 공수도 획기적으로 줄었습니다.”

[최종 요약] 일반 라인스캔 카메라 vs INSNEX CIS 카메라 (3600DPI)

결론: 단순한 카메라 교체가 아닌 ”장비 설계 패러다임의 전환’입니다!

전통적인 방식의 한계에 부딪혀 카메라 대수를 늘리거나 소프트웨어 보정 알고리즘에 리소스를 낭비하고 계셨다면, 이제  3600DPI 초고해상도 INSNEX CIS가 명확한 해답입니다. 리튬 배터리(이차전지), 디스플레이 패널, 반도체, 태양광 발전 등 고속·고정밀 광폭 검사가 필요한 모든 산업군에서 검사 장비의 표준이 바뀌고 있습니다.

바이렉스(VIREX)는 INSNEX의 공식 파트너로서,국내 제조 현장에 맞는 밀착 기술 지원을 약속드립니다. 메이커사 오피셜 데이터가 증명하는 확실한 광학적 근거를 바탕으로 귀사의 장비 경쟁력을 한 단계 높여보세요. 지금 바로 바이렉스의 CIS 전문 영업, 엔지니어 팀에게 문의주세요.
