렌즈 배럴 왜곡(Barrel Distortion) 없는 PCB 마이크로 홀 검사, INSNEX CIS 카메라 솔루션

최근 5G 통신과 생성형 AI 서버 시장이 폭발적으로 성장하면서 인쇄 회로 기판(PCB) 역시 고밀도 상호 연결(HDI) 구조로 빠르게 진화하고 있습니다. 기판 하나에 들어가는 비아(Via) 및 부품 홀(PTH)의 수는 수만 개에서 수십만 개에 달하며, 홀 직경 또한 0.10mm 미만의 마이크로 홀 검사가 새로운 글로벌 표준으로 자리 잡았습니다.

그러나 기존의 에어리어(Area) 스캔이나 라인(Line) 스캔 카메라 기반의 비전 시스템은 고배율 환경에서 광학계 특유의 렌즈 왜곡(Distortion) 문제로 인해 정밀도와 데이터 신뢰성 측면에서 명확한 기술적 병목 현상에 직면해 있습니다. 이번 글에서는  소프트웨어 보정 없이 광학적 왜곡을 물리적으로 제로화하는 인스넥스(INSNEX)의 1:1 CIS(Contact Image Sensor) 기술 솔루션을 설명드리겠습니다.

1. 기존 광학 렌즈 방식이 가진 소프트웨어 및 품질 제어의 한계

고밀도 기판의 마이크로 홀 검사 현장에서 전통적인 카메라와 렌즈 조합은 데이터 정밀도 제어 측면에서 극복하기 어려운 한계를 가집니다.

① 배럴 왜곡(Barrel Distortion)과 데이터 오차

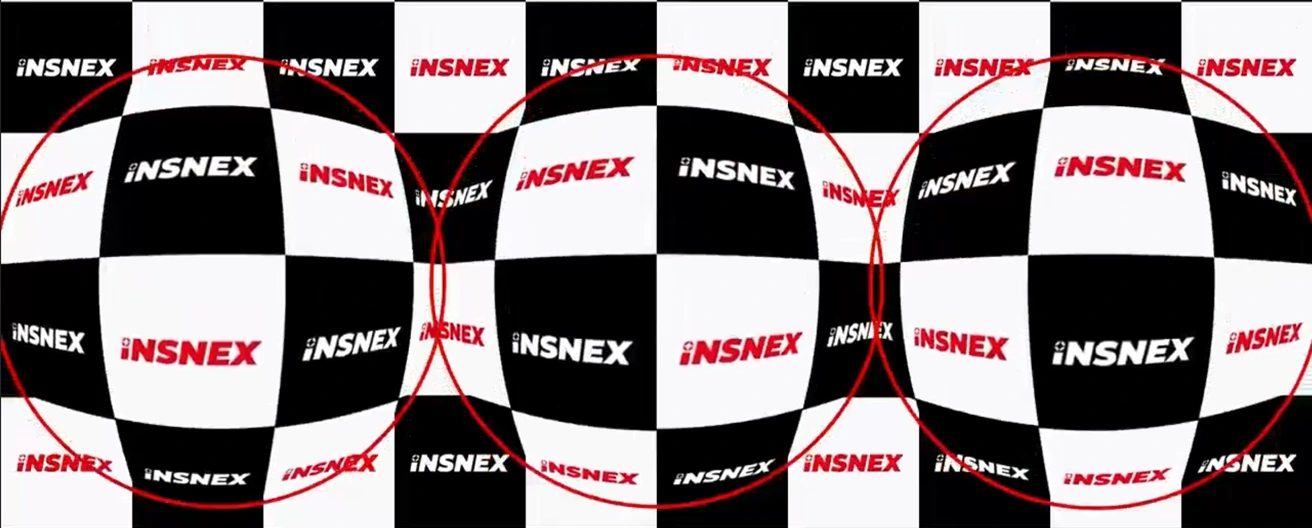

일반 광학 렌즈는 구조상 외각부로 갈수록 이미지가 휘어지는 배럴 왜곡(Barrel Distortion)이나 핀쿠션 왜곡이 필연적으로 발생합니다. 이로 인해 시야 가장자리에 위치한 마이크로 홀의 중심 좌표와 치수 값에 미세한 왜곡이 생겨, 0.2mm 이하의 미세 구멍 검사 시 심각한 불량 오판이나 검출 누락을 야기합니다.

② 이미지 스티칭(Stitching)의 누적 오차

기존 방식은 카메라의 제한된 시야각(FOV) 때문에 넓은 면적을 한 번에 찍지 못하고, 수십 장의 이미지를 분할 촬영한 후 소프트웨어로 이어 붙이는 스티칭(Stitching) 과정을 거쳐야 합니다. 이 과정에서 정렬 오차가 누적되어 검사 알고리즘의 연산 부담을 가중시키고 전체 측정 평면의 신뢰도를 떨어뜨립니다.

③ 샘플링 검사의 한계 (택타임 미달성)

대면적 기판을 검사하기 위해 플랫폼을 수십 번 정밀 이동시키는 방식은 표준 규격(610mm x 740mm) PCB 기준으로 단일 기판 검사에만 3~5분이 소요됩니다. 결국 고속 생산 라인이 요구하는 기준(40초 미만)을 맞추지 못해 전수 검사를 포기하고 무작위 샘플링 검사에 의존하게 되는 품질 리스크를 안게 됩니다.

2. 혁신 솔루션: INSNEX 3600DPI CIS의 1:1 확대 이미징 원리

인스넥스(INSNEX) LineX 시리즈 3600DPI CIS 매크로 카메라는 카메라와 렌즈를 이동시키며 생기는 오차를 이미징 아키텍처의 혁신을 통해 근본적으로 해결했습니다.

• [기존 렌즈 방식]

  • 카메라 구동 –> 렌즈 가장자리 배럴 왜곡 발생 –> 복잡한 보정 알고리즘 필요 –> 연산 지연 및 오차 발생

• [INSNEX CIS 방식]

  • 로드 렌즈 어레이 –> 물체면과 센서면 1:1 매칭 –> 광학적 왜곡 물리적 제로 –> Raw 데이터 신뢰성 확보

■ 로드 렌즈 어레이(Rod Lens Array)를 통한 물리적 왜곡 제로

인스넥스 LineX 카메라는 독자적인 로드 렌즈 어레이(Rod Lens Array)를 사용하여 전 영역을 1:1 비율로 직접 스캔합니다. 이미지 가장자리와 중앙부의 확대율이 완벽하게 동일하기 때문에 광학적 왜곡(Distortion)이 물리적으로 존재하지 않습니다. 각 픽셀이 재료의 실제 물리적 크기와 완벽하게 일치하므로, 별도의 교정 알고리즘 없이도 0.10mm 수준의 초미세 마이크로 홀 치수를 정밀하게 정량 검사할 수 있습니다.

■ 이미지 접합 없는 광폭 원패스(One-Pass) 스캔

최대 656mm / 820mm의 압도적인 광폭 스캔 폭을 지원하여, PCB 기판 전체 폭을 단 한 번의 패스(One-Pass)로 스캔합니다. 수십 장의 이미지를 스티칭할 필요가 없어 접합 오류가 원천 차단되며, 단일 보드 스캔 시간을 5초 미만으로 단축시켜 완벽한 실시간 전수 검사(Full Inspection)를 실현합니다.

■ 고균일 내장 조명을 통한 광량 편차 억제

고균일 통합 LED 광원 시스템과 고휘도 백라이트를 결합하여 주변광 간섭과 외각부 광량 저하 현상을 완벽히 억제합니다. 분당 10미터 이상의 고속 구동 라인에서도 이미지 전체에 걸쳐 균일한 밝기와 날카로운 선명도(Edge)를 제공합니다.

3. 실제 현장 도입 사례: 알고리즘 최적화와 품질 방어선 구축

실제 국내외 선도 PCB 자동 광학 검사(AOI) 장비 제조업체에 인스넥스 LineX CIS 검증 솔루션을 도입한 결과, 실제 소프트웨어 개발팀과 품질 관리 부서로부터 뜨거운 찬사를 받았습니다.

💬 선도 PCB AOI 장비 제조사 소프트웨어 개발팀 Review

“과거에는 기존 광학 렌즈의 배럴 왜곡을 보정하고 카메라 간의 좌표를 교정하는 알고리즘을 최적화하는 데 개발 리소스를 온통 낭비했습니다. 하지만 인스넥스 CIS 도입 후에는 원본 데이터 자체가 왜곡 없이 깨끗하게 들어오기 때문에, 불필요한 보정 단계를 생략하고 오직 결함 탐지 알고리즘 고도화와 신기능 확장에만 소프트웨어 역량을 집중할 수 있게 되었습니다.”

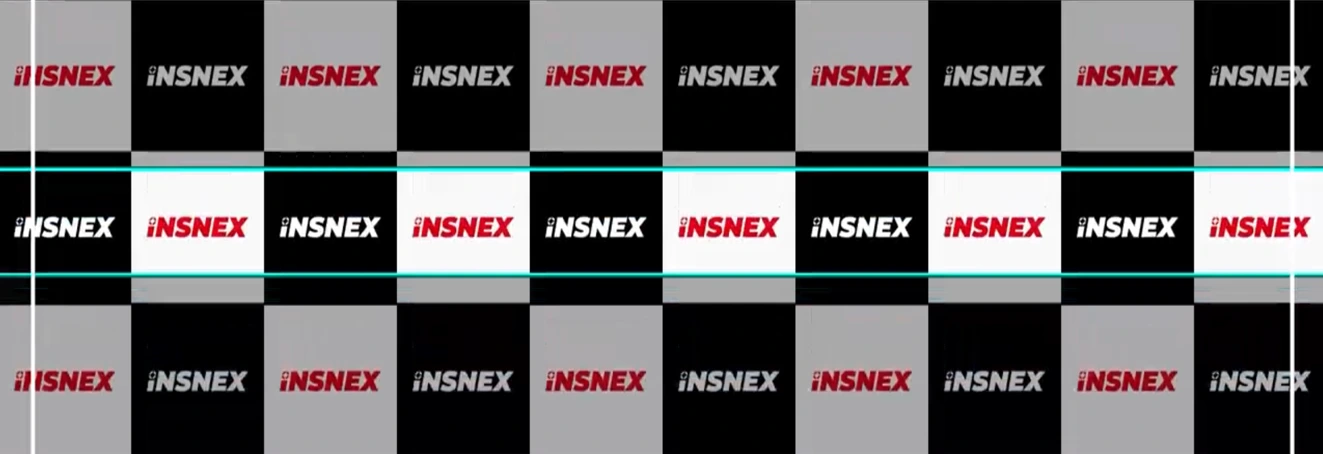

[광학 및 데이터 처리 비교] 일반 라인스캔 vs INSNEX CIS

왜곡 보정의 한계를 넘어서는 데이터 중심의 머신비전

인스넥스(INSNEX)는 리튬 배터리(이차전지), 디스플레이 패널, 반도체, 태양광 등 다양한 하이엔드 산업 분야에서 “결함을 가장 명확하게 보여주는” 고성능 이미징 제품(LineX 매크로 카메라, RealSurface 2.5D 시스템 등)과 통합 알고리즘 플랫폼을 제공하고 있습니다.

마이크로 홀 검사 과정에서 발생하는 렌즈의 배럴 왜곡과 이미지 접합 오류로 인해 알고리즘 연산 속도가 느려지거나 품질 관리에 한계를 느끼고 계셨다면, 이제 하드웨어 자체에서 왜곡을 제거하는 CIS 솔루션이 답입니다.

바이렉스(VIREX)의 전문 엔지니어 팀과 함께 귀사 장비 특성에 가장 적합한 고해상도 CIS 광학계 라인업을 검토해 보시기 바랍니다.

• 출처: INSNEX 홈페이지 본문글 보러가기

본 콘텐츠는 인스넥스(INSNEX)의 산업 사례 연구(Case Study) 자료를 기반으로 바이렉스 마케팅팀에서 작성하였습니다.
