[인터페이스 가이드] GigE vs USB 3.0: 머신비전 카메라 선정 기준과 대표 라인업 (Daheng·FLIR)

머신비전 카메라 인터페이스, 왜 지금 USB 3.0 카메라인가?

“산업용 USB 3.0 카메라는 언제 선택해야 할까”

엔지니어의 편견을 깨는 기술적 팩트와 다흥(Daheng)·FLIR 대표 라인업 분석

머신비전 검사 장비를 설계할 때 카메라 인터페이스 선택은 관성적으로 이루어지곤 합니다. “산업용 장비니까 당연히 GigE(이더넷)”라며 별다른 검토 없이 1Gbps LAN 기반 카메라를 도면에 올리는 식입니다.

하지만 설비의 콤팩트화가 가속화되고, 단일 검사 스테이션에서 초당 수십 장 이상의 빠른 연타 촬영이 요구되는 현장에서는 산업용 USB 3.0(USB3 Vision) 카메라가 GigE보다 훨씬 우수한 광학적·기구적 솔루션이 됩니다.

일반 소비자용 웹캠과 혼동되어 저평가되곤 하는 산업용 USB 카메라의 특수성과 독보적인 장점, 그리고 시장에서 널리 검증된 다흥(Daheng Imaging)과 FLIR의 대표 라인업을 함께 정리해 드립니다.

1. GigE 대비 약 3.5배의 전송 대역폭: 센서 풀 프레임레이트(fps) 구현

표준 1Gbps GigE 인터페이스의 실효 데이터 대역폭은 패킷 오버헤드를 제외하면 약 100~115MB/s 수준입니다. 반면 USB 3.0(USB 3.2 Gen 1)의 실효 대역폭은 약 350~400MB/s로, GigE 대비 3.5배 이상 넓습니다.

이 대역폭 차이는 카메라가 출력할 수 있는 초당 프레임 레이트(fps)를 완전히 바꾸어 놓습니다.

• 동일한 5MP SONY IMX264 센서를 탑재했을 때:

  • GigE 카메라 ( MER2-503-23GM ): 1Gbps 대역폭 제한으로 인해 최대 23.5 fps까지만 전송 가능.

  • USB 3.0 카메라 ( MER2-503-36U3C ): 넉넉한 대역폭 덕분에 센서 자체의 물리적 출력 한계치인 36.0 fps 풀 프레임을 손실 없이 전송.

단순히 카메라 인터페이스를 USB 3.0으로 선택했을 뿐인데, 검사 택타임(Tact Time)을 약 35% 단축시킬 수 있습니다. 고가의 CoaXPress나 10GigE 프레임 그래버를 도입하기엔 예산과 기구 공간이 부담스럽고, 표준 GigE로는 속도가 아쉬운 검사 공정에 USB 3.0은 최적의 전송 파이프라인이 됩니다.

2. 기구 설계를 간편하게: ‘원 케이블(Single Cable)’과 버스 파워

설비 내부 공간이 협소한 소형 검사 지그나 데스크톱형 비전 장비에서 배선(Cabling)은 언제나 기구 엔지니어의 큰 고민거리입니다.

• 별도 전원선 및 파워 서플라이 배제:

  GigE 카메라는 PoE 인젝터나 지원 NIC가 필요하며, Non-PoE 모델은 별도의 외부 전원 케이블을 끌어와야 합니다. 반면 산업용 USB 카메라는 호스트 PC 포트에서 공급되는 표준 버스 전력(Bus-power, 5V / 900mA)만으로 안정 구동(카메라 소비 전력 약 2.0~2.7W 수준)됩니다.

• 배선 슬림화 및 제어반 축소:

  고속 영상 데이터 전송과 카메라 구동 전원이 단 한 가닥의 USB 케이블로 해결되므로, 케이블 베어(Cable Carrier) 내부 공간을 대폭 줄이고 복잡한 전원 노이즈 유입 포인트를 원천 차단합니다.

3. 네트워크 설정 없는 신속한 셋업 (Plug & Play)

네트워크 카메라(GigE)를 현장에 셋업할 때는 고정 IP 할당, 서브넷 마스크 일치, 점보 프레임(Jumbo Frame 9K) 활성화, 윈도우 방화벽 예외 등록 등 번거로운 통신 설정 절차를 거쳐야 합니다.

산업용 USB 카메라는 글로벌 머신비전 표준인 USB3 Vision 프로토콜을 완벽히 준수합니다. 복잡한 IP 충돌이나 방화벽 트러블 없이 케이블을 연결하는 즉시 호스트 PC에 인식(Plug & Play)됩니다. 장비 제작 셋업 시간을 단축할 뿐 아니라, 추후 현장 유지보수 시 작업자의 네트워크 세팅 미숙으로 인한 통신 장애 리스크를 구조적으로 방지합니다.

4. 산업용 USB 카메라의 물리적 체결력과 데이터 전송 안정성

많은 엔지니어들이 USB 카메라 도입을 망설이는 대표적인 이유는 “진동에 빠지거나 데이터가 끊기지 않을까?”라는 우려 때문입니다. 하지만 산업용 머신비전 USB 환경은 상용 PC 환경과 전혀 다릅니다.

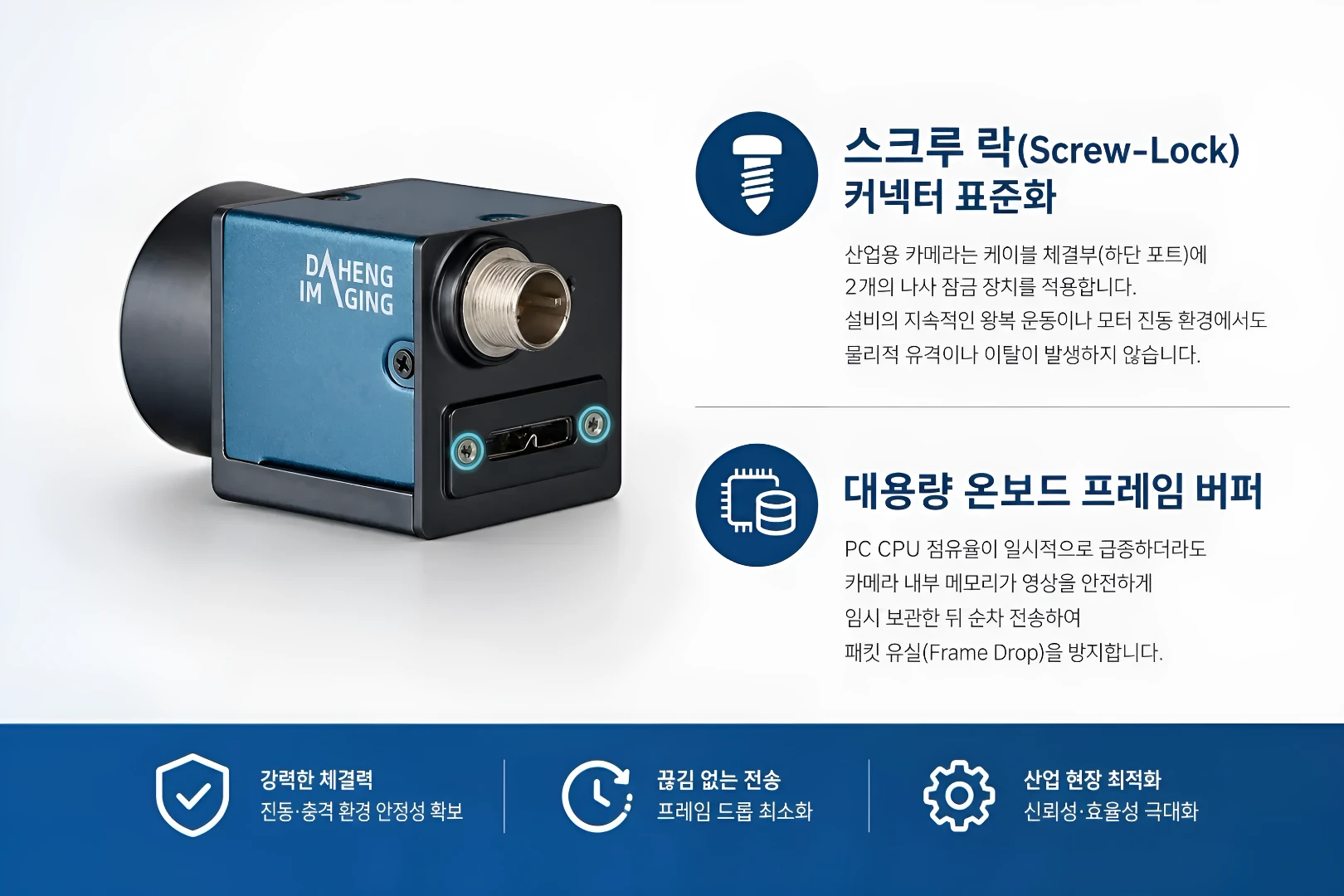

• 스크루 락(Screw-Lock) 커넥터 표준화:

  산업용 카메라는 케이블 체결부에 2개의 나사 잠금 장치를 적용합니다. 설비의 지속적인 왕복 운동이나 모터 진동 환경에서도 물리적 유격이나 이탈이 발생하지 않습니다.

• 대용량 온보드 프레임 버퍼:

  PC CPU 점유율이 일시적으로 급증하더라도 카메라 내부 메모리가 영상을 안전하게 임시 보관한 뒤 순차 전송하여 패킷 유실(Frame Drop)을 방지합니다.

• 현장 엔지니어링 실무 팁:

  1. 거리 한계: 패시브 구리선 케이블은 3~5m 이내 사용이 정석입니다. 5m 이상 장거리 배선 시에는 전압 강하를 방지하기 위해 광 액티브 케이블(AOC) 또는 전원 보조 허브를 적용해야 합니다.

  2. 다채널 구성: 카메라 2대 이상을 단일 PC에 직결할 경우, 메인보드 내장 단일 루트 허브의 대역폭 병목을 막기 위해 채널별 독립 컨트롤러(Dedicated Host Controller)를 갖춘 PCIe 전용 카드를 사용하는 것이 안정성의 핵심입니다.

5. 다흥(Daheng)과 FLIR: 하드웨어 특징과 대표 USB 3.0 라인업

두 제조사 모두 글로벌 머신비전 표준인 GenICam 및 USB3 Vision 규격을 완벽히 준수하며, 신뢰도 높은 SONY Pregius CMOS 센서를 기반으로 뛰어난 영상 품질과 하드웨어 내구성을 제공합니다. 차이는 장비 설계자가 무엇을 우선순위에 두느냐에 있습니다.

① 다흥(Daheng Imaging) MERCURY II 시리즈: 초소형·저발열·기구 최적화

• 설계 지향점: 복잡한 기구부 내부에 쉽게 배치할 수 있는 29 × 29 × 29 mm의 초소형 하우징과 연속 가동 시에도 온도를 낮게 유지하는 저발열·저전력 고효율 설계에 집중했습니다. 양산 장비의 공간 최적화와 장기 신뢰성이 핵심인 공정에 최적입니다.

구분	고속 모션 검사	표준 5MP 범용 검사	초고해상도 정밀 계측
모델명	MER2-160-249U3C/M-HS	MER2-503-36U3C/M	MER2-2000-19U3C/M
센서	SONY Pregius IMX273	SONY Pregius IMX264	SONY Exmor R IMX183
셔터 / 해상도	글로벌 셔터 / 1.6 MP	글로벌 셔터 / 5.0 MP	롤링 셔터 (BSI) / 20.0 MP
최대 속도	249.2 fps	36.0 fps	19.5 fps
소비 전력	약 2.3W (저발열)	약 2.5W 미만 (저발열)	약 2.7W
설계 강점	초소형 하우징으로 좁은 기구부에 직결 용이	표준 검사 환경에서 가장 안정적인 밸런스	현미경/미세 패턴 측정 시 균일한 열 제어

② FLIR (Teledyne FLIR) Blackfly S 시리즈: 온보드 영상처리 및 극대화된 출력 속도

• 설계 지향점: 내부 대용량 온보드 버퍼(240MB)와 고성능 FPGA를 통해 센서 클럭을 극한까지 활용하여 동일 센서 대비 최고 수준의 프레임 레이트를 지원하며, 카메라 자체에서 색 보정 및 멀티 시퀀스 로직을 제어하는 데 최적화되어 있습니다.

구분	초고속 5MP 검사	고해상도 12MP 검사	초고해상도 20MP 검사
모델명	BFS-U3-51S5C/M-C	BFS-U3-120S4C/M-CS	BFS-U3-200S6C/M-C
센서	SONY Pregius IMX250	SONY Starvis IMX226	SONY Pregius IMX183
셔터 / 해상도	글로벌 셔터 / 5.0 MP	롤링 셔터 / 12.0 MP	롤링 셔터 (BSI) / 20.0 MP
최대 속도	75.0 fps	31.0 fps	18.0 fps
온보드 버퍼	240 MB	240 MB	240 MB
설계 강점	5MP 영역에서 초당 75장의 고속 연타 캡처	넓은 FOV 커버리지와 세밀한 디테일 검출	대면적 PCB 전수 검사 및 고급 트리거 제어

6. 바이렉스의 USB 카메라 솔루션

머신비전 솔루션은 기구부의 공간과 열 환경, 검사 택타임, 이미지 후처리 방식 및 프로젝트 예산 규모 등 현장의 수많은 변수에 따라 최적의 조합이 달라집니다.

바이렉스(VIREX)는 글로벌 머신비전 파트너사로서 다흥(Daheng Imaging)과 FLIR의 공식 라인업을 모두 공급하고 있으며, 고객사 설비 조건에 가장 부합하는 최적의 솔루션을 제안합니다.

• 현장 맞춤형 솔루션 매칭: 공정 환경(기구 콤팩트성, 발열 제어, 요구 fps, 온보드 기능)에 맞춘 다흥·FLIR 카메라 비교 매칭

• 무상 데모 테스트 지원: 5MP 표준 모델부터 초고속/초고해상도 라인업까지 현장 무상 데모 대여 및 샘플 광학 평가

• 토탈 하드웨어 패키지: 고굴곡(High-Flex) 스크루 락 케이블, PCIe 전용 다채널 확장 카드, 전용 머신비전 렌즈 턴키 공급

설비에 가장 적합한 카메라 인터페이스 및 모델 선정이 고민되신다면 바이렉스 기술영업팀으로 편하게 문의해 주시기 바랍니다.
