머신비전 5MP 카메라 선정 가이드: Daheng Imaging 핵심 라인업 스펙 비교

머신비전 시스템을 설계할 때 가장 광범위하게 검토되는 기준 해상도는 단연 5메가픽셀(5MP, 2448×2048)입니다. 정밀 치수 측정, PCB 실장 부품 검사, 2D 코드 리딩, 로봇 얼라인먼트 등 다양한 산업용 애플리케이션에서 5MP는 실질적인 업계 표준 해상도로 자리 잡고 있습니다.

왜 유독 5메가 카메라가 검사 현장에서 기본 공식처럼 쓰일까요?

이번 글에서는 5MP 센서가 업계 표준으로 자리 잡은 기술적 배경과 함께, 업계에서 가장 신뢰받는 SONY Pregius 글로벌 셔터 센서부터 특수 검사용 NIR 센서까지 탑재된 다흥 이미징(Daheng Imaging)의 핵심 5MP 카메라 6종을 집중 비교·분석해 드립니다. 우리 설비 공정에 꼭 맞는 최적 모델을 확인해 보세요.

1. 머신비전 현장에서 5MP 에어리어 센서 카메라를 선호하는 이유

5MP 센서는 광학 분해능, C-마운트 렌즈 호환성, 전송 인터페이스 안정성 사이에서 가장 이상적인 밸런스를 제공합니다.

• C-마운트 렌즈 광학계와의 최적 결합: 5MP 센서는 2/3인치 또는 1/1.8인치 광학 포맷을 채택합니다. 이는 산업용 표준 C-마운트 렌즈 풀이 가장 넓은 규격으로, 광학계 수급이 용이하며 프로젝트 BOM 비용을 최적화할 수 있습니다.



• 산업용 인터페이스 전송 최적화: 1Gbps GigE 인터페이스에서 5MP 해상도는 약 20~24fps의 프레임 레이트를 안정적으로 유지합니다. 인라인 인덱스 택타임을 충분히 충족하면서도 대역폭 포화에 따른 패킷 손실 리스크를 최소화합니다.

• 시야각(FOV) 대비 유효 분해능: 100~200mm 수준의 검사 시야각에서 픽셀당 수십 마이크로미터(㎛) 단위의 광학 분해능을 확보할 수 있어, 미세 스크래치, 단선, 치수 공차 등의 불량을 판별하기에 충분합니다.

2. 5MP 센서 선정 시 반드시 짚어야 할 핵심 포인트

단순히 ‘500만 화소’라는 숫자만 보고 카메라를 선정하면 현장에서 큰 낭패를 볼 수 있습니다. 센서 제조사와 셔터 방식, 광학 포맷에 따라 검사 성능이 완전히 달라지기 때문입니다.

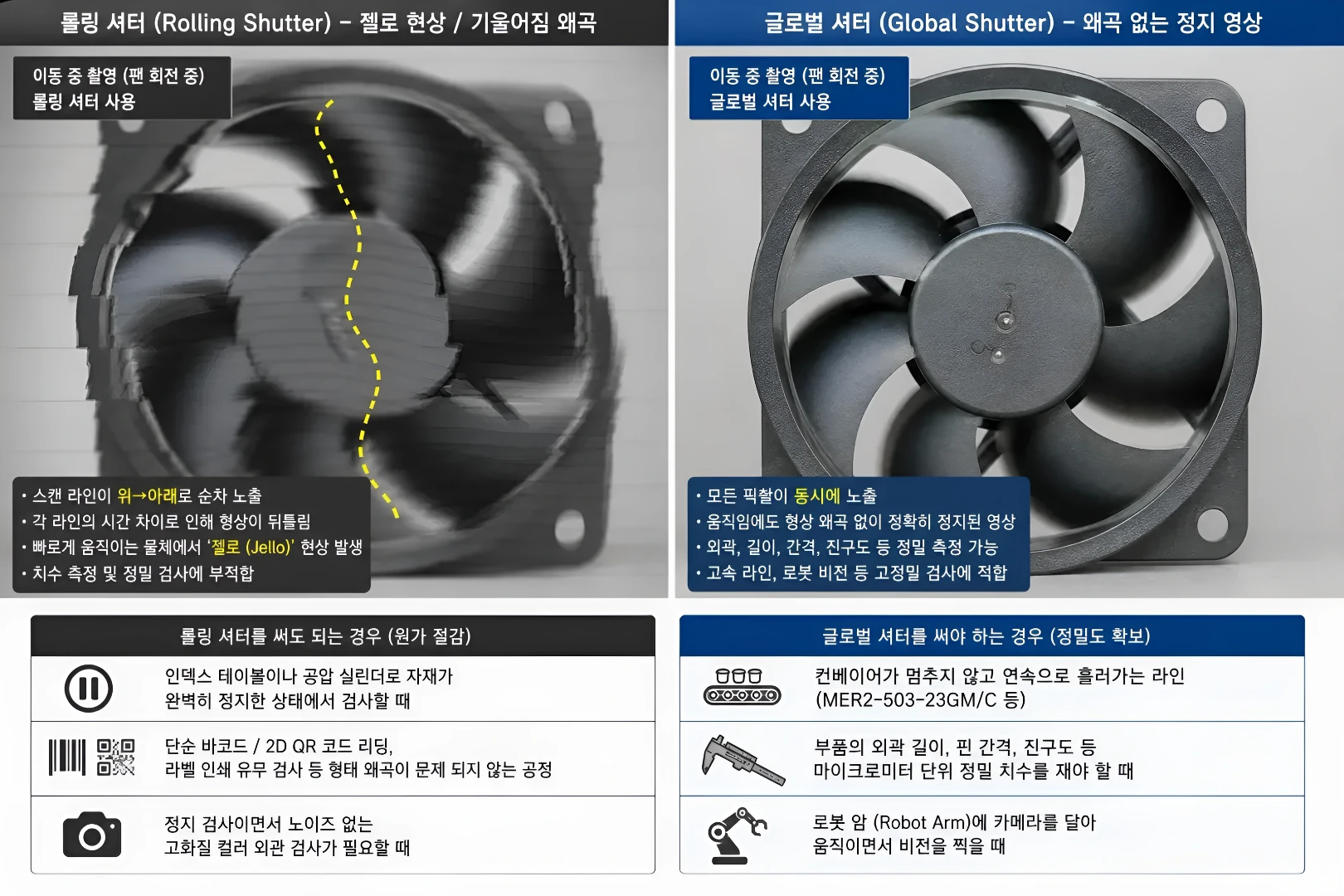

1. 글로벌 셔터(Global Shutter) vs 롤링 셔터(Rolling Shutter):

   • 컨베이어 위를 지나가는 물체나 회전체를 촬영할 때는 전 픽셀을 동시에 노출하는 글로벌 셔터(SONY IMX264 등)가 필수입니다.

   • 부품이 정지된 상태에서 외관이나 치수를 검사한다면, 가성비가 뛰어난 롤링 셔터(Onsemi AR0521 등) 모델로 하드웨어 비용을 크게 낮출 수 있습니다.

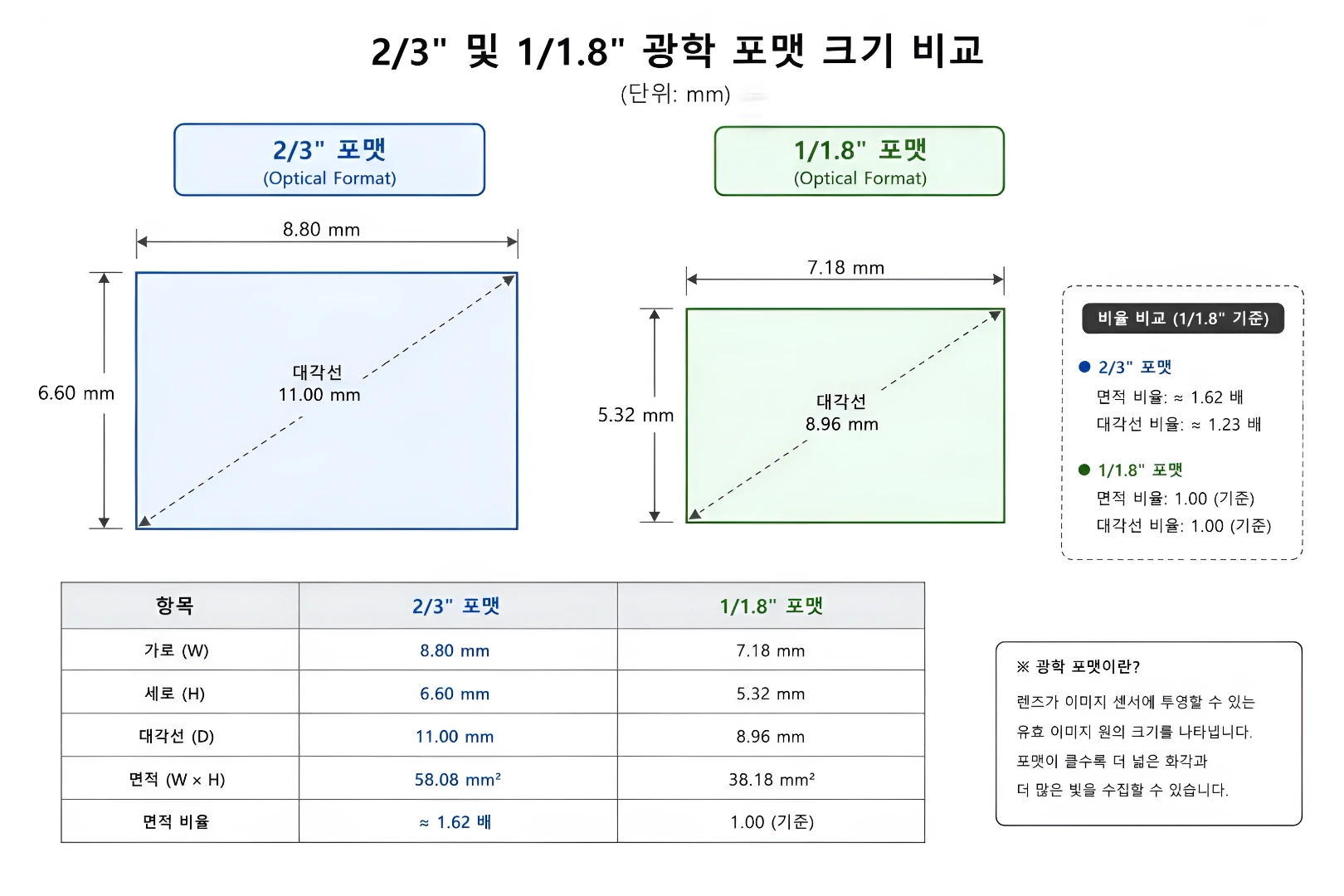

2. 센서 광학 포맷(Sensor Size)과 렌즈 비네팅:

   • 2/3″ 센서 카메라는 2/3″ 이상 대응 렌즈를 써야 하며, 1″ 대형 센서(PYTHON 5000 등)를 탑재한 모델은 반드시 1″ 전용 렌즈를 장착해야 주변부 광량 저하(비네팅)나 해상력 저하를 방지할 수 있습니다.

3. 다흥(Daheng) 5MP 카메라 주요 모델 사양 비교

다흥 이미징의 컴팩트 산업용 라인업인 MERCURY 시리즈 중 현장에서 가장 많이 채택되는 5MP급 대표 모델 6종의 스펙 비교입니다.

(※ 모델명 끝자리 M은 단색(Monochrome), C는 컬러(Color) 모델이며, -P는 PoE 지원을 의미합니다.)

4. 공정 조건에 따른 최적 모델 선정 가이드

1. 표준 양산 인라인 검사 및 고정밀 치수 측정

• 권장 모델:  MER2-503-23GM/C-(P)

• 머신비전 업계에서 가장 신뢰성이 입증된 SONY Pregius 2세대 IMX264 센서를 탑재했습니다. 3.45 ㎛의 여유 있는 픽셀 크기로 저노이즈와 뛰어난 화질을 보장하며, 범용 2/3인치 C-마운트 렌즈와 결합해 비용 대비 가장 안정적인 시스템을 완성합니다.

2. 정지 구간 검사 및 대량 도입용 원가 절감 라인

• 권장 모델:  MER2-507-23GM-P

• Onsemi AR0521 롤링 셔터 센서를 적용하여 SONY 센서 대비 단가를 획기적으로 낮췄습니다. 물체가 정지한 상태에서 검사하는 정적 비전 검사나 단순 라벨/바코드 판독 라인에 가장 경제적인 선택지입니다.

3. 단독형 비전 스테이션 및 PC 1:1 직결 지그

• 권장 모델:  MER2-503-36U3C

• 별도의 네트워크 카드 세팅 없이 USB 3.0 포트에 직결하여 IMX264 센서의 최대 속도인 36fps를 안정적으로 전송합니다. 소형 검사기 및 연구 개발용 장비에 최적입니다.

4. 고속 모션 공정 및 초고속 인라인 전수 검사

• 권장 모델:  MER3-514-235X2M

• 차세대 CoaXPress 2.0(CXP-12 1Lane) 고속 인터페이스를 지원하여 5MP 전 영역을 초당 235장의 속도로 캡처합니다. 고속으로 이송되는 연속 공정에서 미세 크랙이나 고속 인쇄 결함을 누락 없이 잡아냅니다.

5. 실리콘 웨이퍼 투과 및 특수 파장 광학계

• 권장 모델:  MER-530-20GM-P NIR

• 1인치 대형 포맷의 Onsemi PYTHON 5000 센서를 채택하여 850nm~940nm 근적외선 대역의 양자 효율(QE)을 크게 끌어올렸습니다. 실리콘 내부 패터닝 검사, 불투명 플라스틱 하부 검사, 태양광 웨이퍼 결함 검출에 필수적입니다. (※ 1″ 대응 C-마운트 렌즈 매칭 필수)

5. 시스템 구축 시 유의사항: 전송 인터페이스 매칭

5MP 카메라를 2대 이상 다채널로 구성하거나 초당 수백 장(235fps)을 전송하는 고속 환경에서는 PC 전송 인터페이스의 안정성이 전체 수율을 결정짓습니다.

• GigE / PoE 모델: 상용 랜카드를 쓸 경우 트래픽 과부하로 인한 패킷 드랍이 발생할 수 있습니다. 하드웨어 DMA를 지원하고 PoE 전원을 안정적으로 공급하는 머신비전 전용 랜카드(LR-Link)와의 매칭이 권장됩니다.

• CoaXPress 모델:  MER3-514-235X2M 과 같은 CXP 카메라는 일반 랜포트가 아닌 CXP-12 전용 프레임 그래버를 PC에 장착해야 합니다.
