INSNEX CIS 카메라 기반 고속 배터리 권선기 세라믹 코팅 정렬 및 전극 결함 AOI 검사 솔루션

신에너지 배터리 산업이 고속화·대량산 체제로 급격히 전환되면서, 배터리 셀의 최종 품질과 안전성을 결정짓는 조립 공정의 관리 기준이 전례 없이 까다로워지고 있습니다. 특히 양극·음극 전극 시트와 분리막을 정밀하게 말아 재는 권선(Winding) 공정은 미세한 정렬 오차가 화재나 성능 저하로 직결되는 핵심 단계입니다.

하지만 분당 150미터가 넘는 초고속 가동 환경과 권선기 내부의 극단적인 설치 공간 부족으로 인해, 기존의 Area 카메라나 외장 라인스캔 시스템으로는 정밀한 인라인 전수 검사를 구현하기가 사실상 불가능에 가까웠는데요.

오늘 머신비전 토탈 엔지니어링 파트너이자 한국 공식 인스넥스 대리점인 바이렉스(VIREX)에서는 권선 바늘(Mandrel) 직전의 협소 공간 한계를 돌파하고 결함 누락 제로를 실현한 INSNEX CIS 카메라 기반의 ‘고속 배터리 권선기 AOI 검사 솔루션’을 공유합니다.

1. 배터리 권선 공정 및 검사계 설계 시 문제점

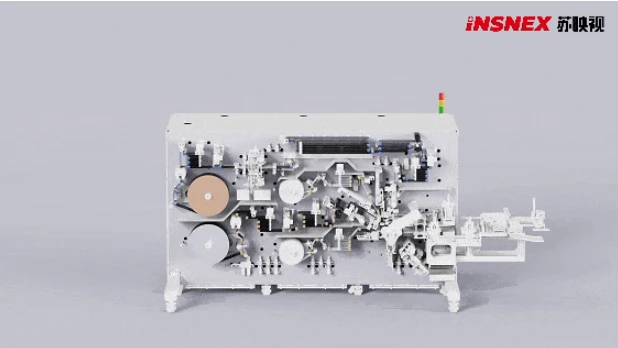

리튬이온 배터리 조립 공정에서 권선기는 맨드릴(구동 바늘)을 고속 회로로 회전시켜 양/음극 전극과 분리막을 롤 형태로 감아 셀(Cell)의 최소 단위를 형성합니다. 이 과정에서 기구 및 광학 설계 엔지니어들은 다음과 같은 치명적인 기술적 장벽을 마주합니다.

• 권선기 내부의 극단적인 기구 공간 제약: 권선 공정 특성상 불량을 잡아내려면 자재가 말려 들어가기 직전인 권선 바늘 끝단 최대한 가까이에 카메라를 배치해야 합니다. 하지만 롤러와 기구 축으로 꽉 찬 권선기 내부는 대형 라인스캔 카메라나 외장형 조명 셋업을 수용할 공간 마진이 전혀 없습니다.

• 초고속 구동 시 세라믹 코팅 정렬 및 미세 결함 오인식: 분당 150m 주행 속도에서 양/음극 전극의 표면 결함과 불균일한 권선 쏠림, 그리고 전극이 분리막을 넘어 돌출되는 현상을 실시간 센싱해야 합니다. 특히 난반사가 심한 세라믹 코팅 정렬(Alignment) 상태를 ±0.05mm 이내의 초정밀도로 정량 측정하면서 결함 오탐지율을 0.1% 이하로 묶는 것은 기존 센서 솔루션으로는 불가능했습니다.

• AI 알고리즘과 생산 관리 시스템(MES) 연동 공수: 단순히 불량을 검출하는 것을 넘어 최신 AI 알고리즘을 통해 결함을 자동으로 분류·등급화하고, 이를 공장 운영 시스템(MES)과 연동하여 실시간 폐쇄 루프(Closed-Loop) 공정 관리를 구현해야 하는 개발 공수 압박이 큽니다.

2. 권선 바늘 끝단 매립을 실현하는 INSNEX CIS 카메라솔루션

한국 공식 INSNEX 대리점 바이렉스가 제안하는 LineX 소형 매크로 CIS 시스템은 권선기 내부의 한계 공간에서 전극 결함을 완벽하게 감지하도록 설계된 독보적인 올인원 광학 아키텍처입니다.

■ 초소형 컴팩트 일체형 바디 (권선 바늘 인접 배치 가능)

인스넥스 CIS 카메라는 고정밀 광학과 라인 조명이 슬림한 단일 스틱 하우징 안에 빌트인되어 있습니다. 기성 권선기 내부 프레임을 개조하거나 광로(WD)를 길게 뺄 필요 없이, 권선 바늘(Mandrel) 바로 진입 전단 틈새에 매립 안착할 수 있어 공간 부족 문제를 완전히 해소합니다.

■ 서브픽셀(Sub-pixel) 프로세싱 및 동적 보정 알고리즘

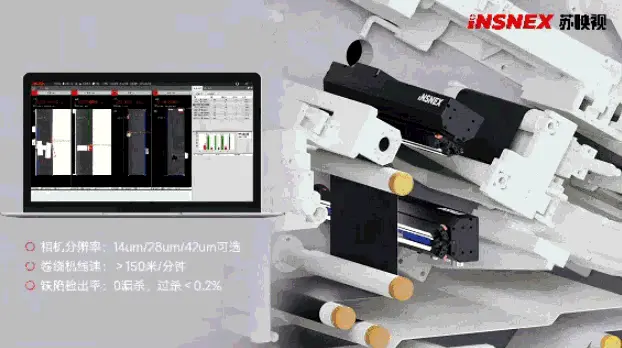

공정 사양에 따라 14μm / 28μm / 42μm의 해상도 가변 스펙을 지원합니다. 혁신적인 동적 보정 알고리즘과 서브픽셀 이미지 처리 기술을 결합하여, 분당 150m의 고속 생산 환경에서도 세라믹 코팅 정렬 불량을 ±0.05mm 이내의 고정밀도로 계측해 냅니다.

■ AI 결함 분류 및 MES 폐쇄 루프 데이터 연동

인스넥스의 독자적인 인스웍스(InsWorks) 소프트웨어 플랫폼을 통해 고도화된 AI 비전 알고리즘을 현장에 즉각 적용합니다. 결함의 유형을 실시간으로 분류·그레이딩할 뿐만 아니라, 상위 MES와의 유연한 데이터 연동을 통해 불량 유출이 없는 완벽한 폐쇄 루프 생산 라인을 완성합니다.

3. 하드웨어 스펙 및 검사 신뢰성 비교: 기존 라인스캔 vs INSNEX CIS 카메라

4. 선도적 리튬 배터리 제조사 양산 라인 도입 성과 (4세트 동시 검사 솔루션)

글로벌 배터리 마켓을 선도하는 대형 제조사의 차세대 고속 권선기 라인에 인스넥스 매크로 CIS 시스템이 전격 도입되었습니다.

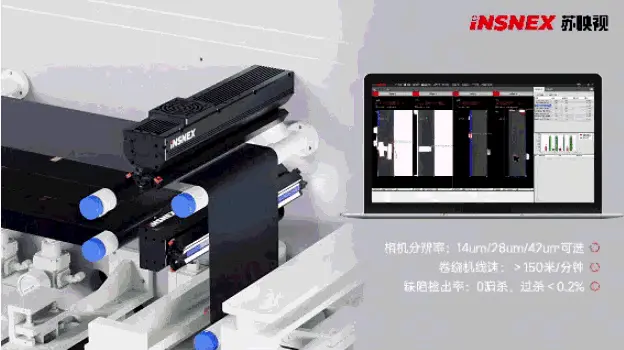

해당 설비는 고정밀 소형 INSNEX CIS 카메라 4세트를 단일 검사 스테이션 내에 기하학적으로 배치하여, 초고속으로 인피드되는 양극 및 음극 셀의 전·후면을 인라인으로 동시 전수 검사하고 있습니다.

• 결함 누락률(Escape) 0% 및 오탐율(False Alarm) 0.1% 이하 달성: 고속 주행 중 발생하는 미세 돌기, 찢김 등의 표면 불량 누락을 원천 차단했습니다.

• 단일 설비 일일 처리 용량(throughput) 40% 증가: 비전 시스템 안정화와 고속 연산 처리를 통해 장비 다운타임을 제거, 라인 가동 효율을 극대화했습니다.

• 수동 샘플링 검사 작업량 80% 감소: 작업자의 육안 검사 의존도를 완전히 지워 품질 균일성을 확보하고 제조 공수를 대폭 절감했습니다.

💬 글로벌 배터리 제조사 품질 엔지니어 실무 Review

“인스넥스(INSNEX)의 매크로 전극 결함 감지 기술 덕분에 자재가 권선 바늘에 감겨 들어가기 직전 단계에서 100% 인라인 검사를 달성할 수 있었습니다. 덕분에 최종 엔드유저인 자동차 제조업체(OEM)의 까다로운 품질 오딧(Audit) 기준을 완벽하게 충족하는 고품질 배터리 검사 프로세스를 시연해 낼 수 있게 되었습니다.

무엇보다 INSNEX CIS 카메라는 설치와 광학 디버깅이 압도적으로 간편하여 권선기 내부의 협소한 틈새 공간에도 기구 간섭 없이 이상적으로 안착했습니다. 시스템 개조를 위한 별도의 라인 가동 중단 시간과 기구 설계 비용을 획기적으로 아낄 수 있었기에, 당사 제품의 양산 경쟁력을 강화하는 데 크게 기여한 솔루션입니다.”

초고속 배터리 조립 공정 AOI, 신뢰할 수 있는 공식 파트너와 함께

인스넥스(INSNEX)는 하드웨어와 알고리즘이 완벽하게 일체화된 CIS 솔루션을 통해 전극 제조(코팅, 슬리팅) 단계를 넘어 가장 까다로운 조립 공정(권선)의 한계 공간까지 머신비전의 영역을 확장하고 있습니다.

고속 권선기 내부의 극단적인 공간 제약으로 인해 세라믹 코팅 정렬 검사와 실시간 전극 표면 불량 검출 시스템 도입을 미뤄두셨다면, 공식 인스넥스 대리점 바이렉스가 완벽한 해답을 제시해 드립니다.

배터리 전 공정에 걸친 풍부한 인라인 비전 셋업 경험을 가진 INSNEX대리점 바이렉스의 전문 엔지니어링 팀을 통해 귀사 설비에 최적화된 맞춤형 광학 컨설팅과 샘플 테스트를 지금 직접 경험해 보십시오.

• 제품 문의 및 기술 상담: 바이렉스 공식 홈페이지 기술문의 게시판 또는 대표번호

• 출처: INSNEX 공식 홈페이지 바로가기

본 기술 자료는 인스넥스(INSNEX)의 공식 산업 사례 연구(Case Study) 데이터를 기반으로 바이렉스 기술마케팅팀에서 작성하였습니다.
