INSNEX CIS 카메라 이미지 스티칭 왜곡 없는 3600dpi 반도체 리드프레임 AOI 검사 솔루션 (INSNEX 대리점 바이렉스)

작성일: 2026-07-01 작성자: virex15

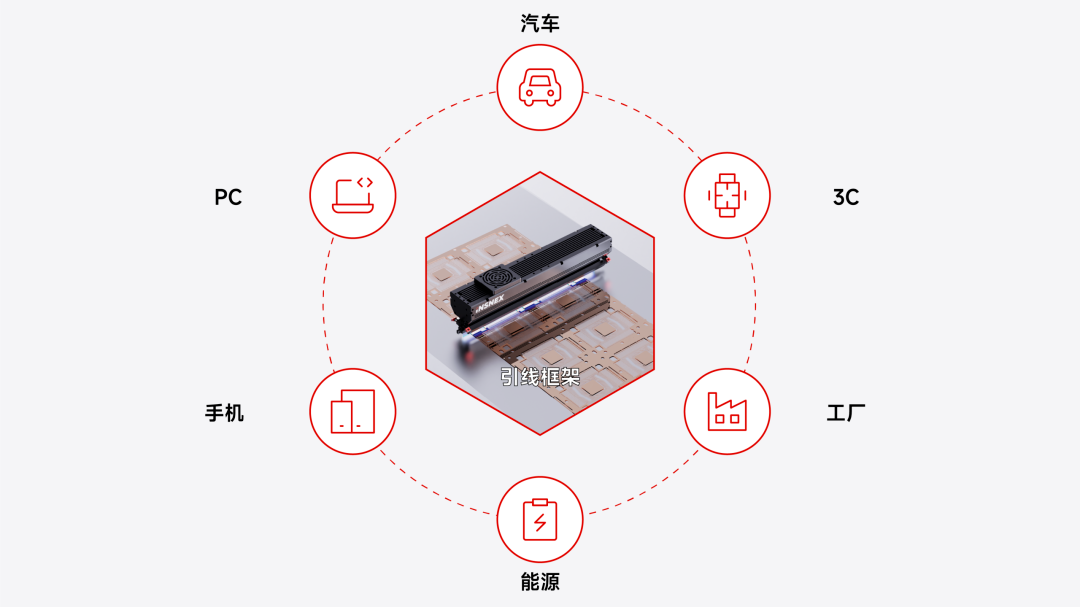

인공지능(AI), 5G 통신, 사물인터넷(IoT) 기술이 폭발적으로 성장함에 따라 반도체 패키징 시장 역시 DFN, QFP, 고밀도 AI 칩용 리드프레임(Leadframe) 및 PCB 서브스트레이트를 중심으로 급격히 고도화되고 있습니다.

최근 최종 완제품(스마트폰, 웨어러블 등)이 고성능화·슬림화되면서 고밀도, 고신뢰성, 제조원가 절감이라는 압박을 동시에 받고 있는데요. 하지만 기존의 외장형 라인스캔 카메라 방식은 설비 내부의 극단적인 공간 제약과 미세 불량 검출 한계에 부딪혀 고속 온라인 전수 검사를 구현하는 데 큰 걸림돌이 되어 왔습니다.

오늘 머신비전 토탈 엔지니어링 파트너이자 한국 공식 INSNEX(인스넥스) 대리점인 바이렉스(VIREX)에서는 협소한 기구 공간을 혁신적으로 극대화하고, 다양한 자재 규격 체인지에 유연하게 대응하는 INSNEX CIS 카메라(매크로 스펙)의 반도체 리드프레임 AOI 검사 최적화 기법을 소개합니다.

1. 리드프레임 제조 공정 및 AOI 설계 시 광학팀이 직면하는 3대 페인 포인트

반도체 패키징 기판 제조 공정(풀림, 레이저 드릴링, 구리 도금, 내/외층 회로 형성, 적층 등)은 매우 복잡하며, 각 단계마다 미세 불량이 발생할 위험이 큽니다. 특히 광학 개발팀과 설비 엔지니어들은 기성 라인을 업그레이드할 때 다음과 같은 기술적 한계에 직면합니다.

미세 드릴링 불량 검출 및 자동화의 한계: CO₂ 레이저 드릴링 가공 이후와 구리 도금(Plating) 단계 진입 전, 미세한 홀 누락(Missed drilling), 홀 편심(Deviation), 버(Burr), 잔유물(Debris) 등 0.05mm 이상의 미세 결함을 전수 검출해야 합니다. 하지만 클린룸 환경의 특성상 작업자의 수동 검사는 불가능하며, 기존 비전은 처리 속도와 해상도 한계로 미세 Escapes(불량 유출)를 막기 어려웠습니다.
복수 카메라 스티칭(Stitching)의 높은 디버깅 난이도: 360mm 광폭 기판에서 0.05mm 결함을 정밀 센싱하기 위해 기존 라인스캔 방식을 쓰면 최소 16K 카메라 2대를 이어 붙여야(Stitching) 합니다. 이는 현장 캘리브레이션과 소프트웨어 정렬 연산의 복잡도를 극대화하여 유지보수 공수를 폭증시킵니다.
다양한 자재 규격 가변에 따른 설비 다운타임: 고객사 사양에 따라 자재 사이즈는 210mm, 290mm, 300mm, 330mm, 360mm 등 다양하게 가변됩니다. 모델이 바뀔 때마다 카메라의 물리적 위치를 조정하거나 스티칭 공식을 재계산하느라 설비가 멈추는 다운타임이 늘어 수율 저하로 직결되었습니다.

2. 스티칭 왜곡 제로를 실현하는 INSNEX CIS 카메라의 3대 광학 혁신 기술

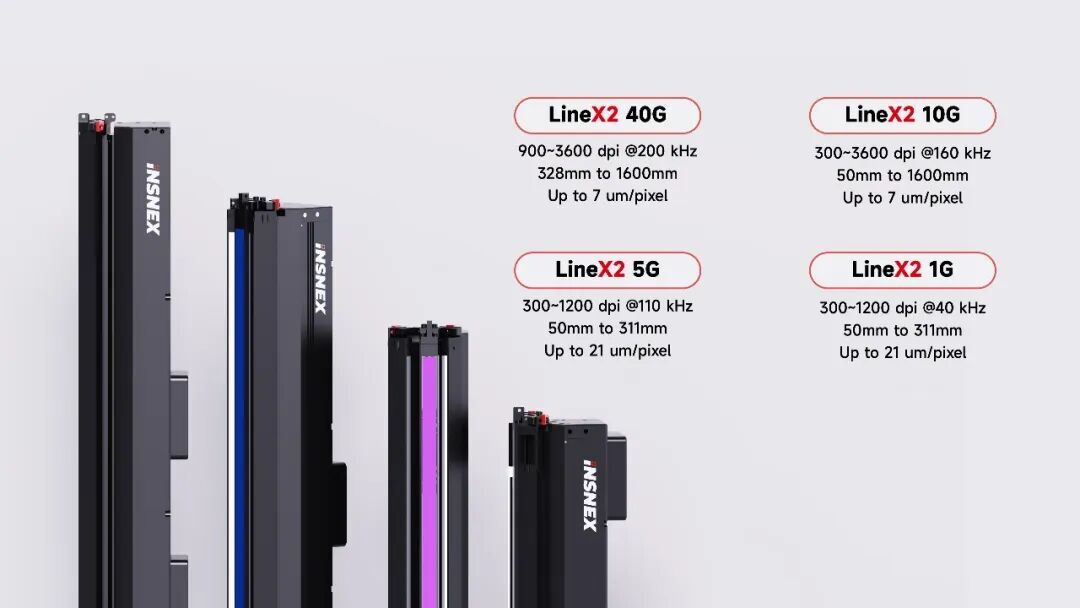

인스넥스의 공식 기술 파트너인 바이렉스가 제공하는 LineX 매크로 CIS 카메라 시스템은 반도체 제조 공정의 가혹한 기구적 제약을 극복할 수 있도록 설계된 독보적인 올인원 아키텍처입니다.

■ 3600dpi 고해상도 리얼 1:1 이미징 (스티칭 에러 제로)

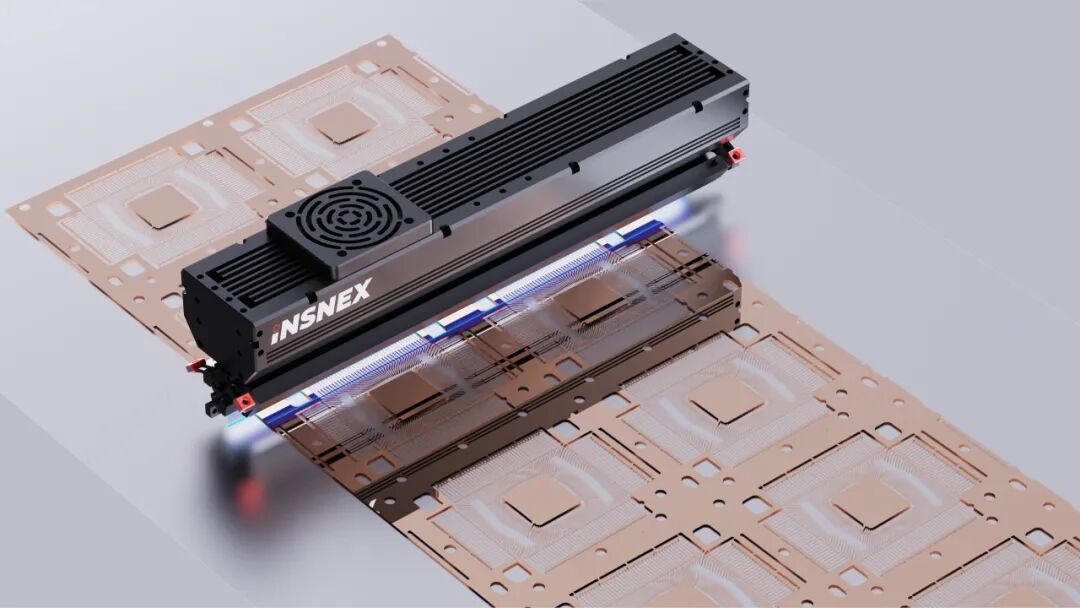

INSNEX CIS 카메라는 7μm 픽셀 해상도를 구현하는 3600dpi 광학 구조를 채택하여 이미지 스티칭(Stitching) 과정이 아예 필요 없습니다. 광폭 360mm 자재까지 단 하나의 모듈로 왜곡 없이 커버하므로, 데이터 접합부의 미세 오차나 경계선 흐려짐 현상 없이 0.05mm 이상의 미세 결함을 완벽하게 감지합니다.

■ 협소 부위 셋업을 위한 일체형 컴팩트 하우징

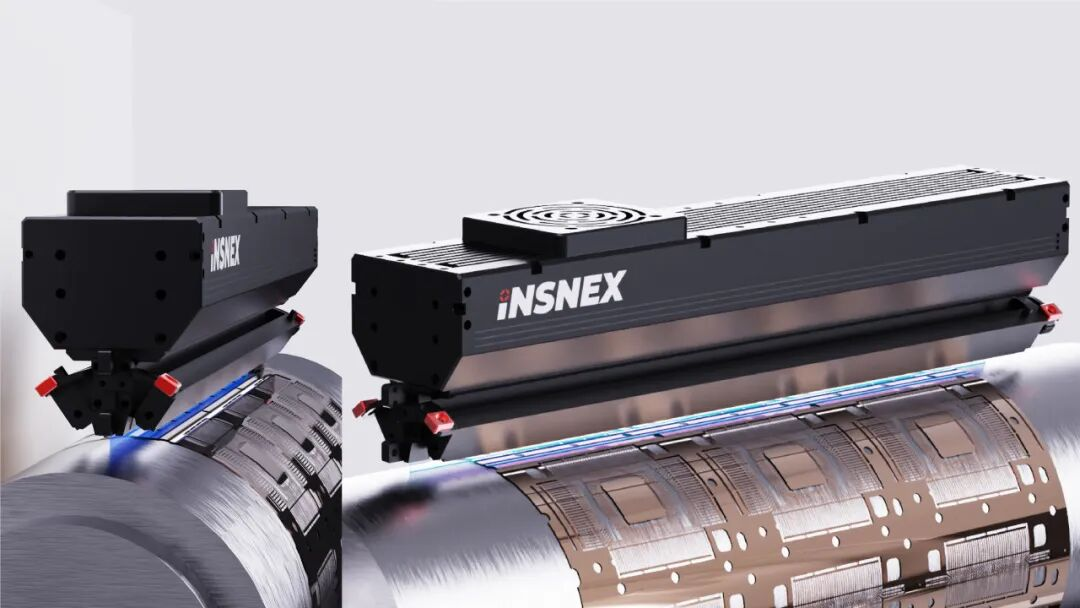

광원과 렌즈가 분리된 기존 라인스캔 시스템과 달리, 내장형 특수 광원과 광학계가 슬림한 단일 모듈 내에 완전 통합되어 있습니다. 추가적인 광로(WD)나 지지 프레임 구조 변경 없이 기성 라인의 협소한 틈새에 그대로 셋업이 가능하여 기구 설계 마진을 극대화합니다.

■ 자재 프로필 기반 자동 크롭(Auto-Cropping) 모델 체인지

매크로 CIS의 고도로 통합된 스마트 아키텍처는 전용 소프트웨어 플랫폼인 인스웍스(InsWorks)와 연동되어 진가를 발휘합니다. 자재 프로필에 등록된 기판 사이즈(210mm~360mm)에 맞춰 소프트웨어가 이미지를 자동으로 가변 크롭(Crop)하므로, 모델 체인지 시 하드웨어를 물리적으로 이동하거나 재보정할 필요가 없어 설비 가동률(OEE)을 극대화합니다.

3. 하이엔드 라인 최적화 비교: 기존 라인스캔 vs INSNEX CIS 솔루션

	비교 항목기존 16K 외장 라인스캔 방식INSNEX CIS 매크로 멀티 솔루션엔지니어링 효과

	설비 내부 공간카메라 경통, 외장 조명, 긴 광로 확보로 기구 간섭 극심올인원 초슬림 일체형 바디로 기성 설비 내부 간섭 제로 매립기구부 수정 공수 제로 / 노후 라인 리트로핏(Retrofit) 용이

	이미지 스티칭광폭 대응을 위해 2대 이상의 카메라 접합 연산 필요 (정렬 복잡)단일 센서 기반 3600dpi 리얼 1:1 이미징 (스티칭 불필요)소프트웨어 디버깅 시간 단축 / 접합부 불량 유출(Escape) 원천 차단

	모델 변경 유연성210mm~360mm 규격 변경 시 카메라 축 재설정 및 다운타임 발생소프트웨어 내 자재 프로필 연동 자동 크롭 (H/W 조정 제로)작업자 수동 세팅 공수 제거 / 생산 교체 효율성 극대화

	진동 및 환경 제어반도체 클린룸 내 진동 및 먼지 간섭 취약 (팬 냉각 이슈)진동 유발을 배제한 독자적 에어 쿨링(Air-Cooling) 구조 지원클린룸 청정도 유지 / 외부 진동으로 인한 치수 데이터 흔들림 차단

비교 항목	기존 16K 외장 라인스캔 방식	INSNEX CIS 매크로 멀티 솔루션	엔지니어링 효과
설비 내부 공간	카메라 경통, 외장 조명, 긴 광로 확보로 기구 간섭 극심	올인원 초슬림 일체형 바디로 기성 설비 내부 간섭 제로 매립	기구부 수정 공수 제로 / 노후 라인 리트로핏(Retrofit) 용이
이미지 스티칭	광폭 대응을 위해 2대 이상의 카메라 접합 연산 필요 (정렬 복잡)	단일 센서 기반 3600dpi 리얼 1:1 이미징 (스티칭 불필요)	소프트웨어 디버깅 시간 단축 / 접합부 불량 유출(Escape) 원천 차단
모델 변경 유연성	210mm~360mm 규격 변경 시 카메라 축 재설정 및 다운타임 발생	소프트웨어 내 자재 프로필 연동 자동 크롭 (H/W 조정 제로)	작업자 수동 세팅 공수 제거 / 생산 교체 효율성 극대화
진동 및 환경 제어	반도체 클린룸 내 진동 및 먼지 간섭 취약 (팬 냉각 이슈)	진동 유발을 배제한 독자적 에어 쿨링(Air-Cooling) 구조 지원	클린룸 청정도 유지 / 외부 진동으로 인한 치수 데이터 흔들림 차단

4. 글로벌 반도체 기판 라인 도입 성공 사례: 14개 라인 전수 스케일아웃

최근 한국의 한 고객사 생산 현장에 INSNEX CIS 카메라 솔루션 전격 도입되었습니다.

해당 생산 현장의 총 14개 제조 라인에 각각 2대씩의 매크로 CIS 카메라가 배치되었으며, 공정 진입단과 핵심 작업 스테이션 후단에 매립되어 실시간 전수 인라인 품질 관리를 수행하고 있습니다.

불량 유출률(Escape Rate) 0.05% 이하 유지: 시스템 도입 이후 1년 이상 안정적으로 가동되고 있으며, 미세 결함 유출률을 상시 0.05% 미만으로 유지하고 있습니다.
프론트엔드 실시간 모니터링을 통한 폐기 비용 절감: 핵심 공정 단계마다 매크로 카메라를 설치함으로써 작업 스테이션 간의 실시간 결함 모니터링이 가능해졌습니다. 이를 통해 치명적인 불량을 가진 자재가 후공정으로 흘러가는 것을 방지하여, 규격 미달 제품으로 인해 발생하는 통폐기 손실(Scrap losses)을 원천 차단했습니다. 이러한 접근 방식은 전체 수율을 향상시킬 뿐만 아니라 자재 낭비 비용을 획기적으로 줄여줍니다.

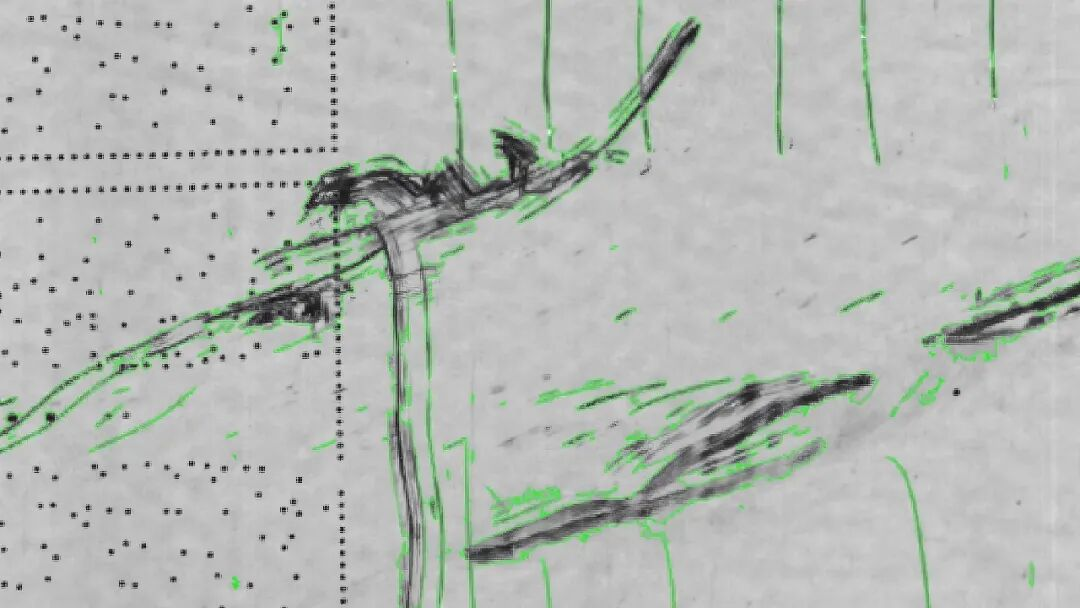

데이터 피드백 기반 공정 개선 (수율 1% 이상 향상): 검사 시스템은 자재가 풀린(Uncoiling) 직후 기판 표면에 발생하는 오염, 스크래치, 이물질 등의 공간적 분포 데이터를 실시간으로 피드백합니다. 이를 통해 코일 핸들링 장치 및 평탄화 메커니즘의 불균형을 포함한 전단(Upstream) 공정의 문제점들을 정밀하게 식별할 수 있습니다. 이러한 이력 추적 데이터에 대응하여 설비 엔지니어링 팀은 다각도의 공정 개선을 실시했으며, 결과적으로 제품 수율을 1% 이상 즉각 상승시키고 생산 효율성을 대폭 강화했습니다.

“생산 과정에서 후공정의 불량이 어느 단계에서 기인한 것인지 정확히 짚어내기가 어려워 효과적인 라인 최적화를 진행할 수 없었습니다. 동시에 이러한 결함 문제들은 후속 공정의 제품 파라미터에 영향을 주어 전체 수율을 떨어뜨렸습니다. 전단(Front-end) 비전 검사 시스템을 도입한 이후, 종합적인 표면 결함 탐지와 품질 모니터링이 가능해졌으며 이는 제품 품질과 수율 향상에 크게 기여했습니다. 이 솔루션은 당사의 지능형 제조(스마트 팩토리) 전환에 강력한 버팀목이 되었으며, 회사에 상당한 경제적 이익을 가져다주었습니다.”

– 고객사 QA 품질부서 총괄 부장 –

“기존의 라인스캔 카메라는 광학 검사 측면에서 명확한 한계가 있었습니다. 넓은 시야각(FOV)에서 고해상도 검사를 구현하려면 복수의 카메라를 스티칭(이어붙이기)해야만 했는데, 이는 시스템 디버깅의 복잡성과 유지보수 난이도를 가중시켰습니다. 게다가 이번 프로젝트는 설치 공간이 극도로 협소한 기성 생산 라인을 개조(Retrofit)해야 하는 과제였습니다. INSNEX 매크로 카메라의 도입은 이러한 문제들을 완벽하게 해결해 주었습니다. 복잡한 이미지 스티칭 공정을 제거하면서도 왜곡 없는 이미징으로 높은 픽셀 정밀도를 제공하여, 당사의 소프트웨어 개발 시간과 배포 공수를 획기적으로 줄여주었습니다. 나아가 독자적인 에어 쿨링(공랭식) 지원 설계는 반도체 생산 환경의 요구 조건을 완벽히 충족하며 진동 및 먼지 간섭으로 인한 잠재적 리스크를 효과적으로 차단해 줍니다.“

– 고객사 자동화 부서 설비 도입 파트 총괄 팀장 –

대면적 고정밀 반도체 AOI 시장, 신뢰할 수 있는 공식 파트너 바이렉스와 함께

인스넥스(INSNEX)는 강력한 2D, 3D, AI, ACI 알고리즘 엔진이 복합 레이어링된 인스웍스(InsWorks) 소프트웨어를 기반으로, 배터리 공정은 물론 가장 정밀한 하이엔드 반도체 패키징 시장의 검사 장벽을 허물고 있습니다.

리드프레임 및 PCB 서브스트레이트 가공 시 좁은 기구 마진 때문에 고정밀 치수 검사와 표면 검사 도입을 망설이셨거나, 이미지 스티칭 왜곡 없는 대면적 고해상도 솔루션이 필요하시다면 공식 인스넥스 대리점 바이렉스가 해답을 드립니다.

머신비전 하이엔드 어플리케이션에 대한 풍부한 필드 경험을 가진 INSNEX대리점 바이렉스의 전문 엔지니어링 팀을 통해 기술 상담과 샘플 테스트를 직접 경험해 보십시오.

제품 문의 및 기술 상담: 바이렉스 공식 홈페이지 기술문의 게시판 또는 대표번호
출처: INSNEX 공식 홈페이지 바로가기

본 기술 자료는 인스넥스(INSNEX)의 공식 산업 사례 연구(Case Study) 데이터를 기반으로 바이렉스 기술마케팅팀에서 작성하였습니다.
